Система мониторинга дамб хвостохранилищ: технологии предотвращения аварий на ГОК

Хвостохранилища, или шламохранилища, справедливо считаются одними из самых технически сложных и потенциально опасных объектов горнодобывающей отрасли. Это не просто резервуары для складирования токсичных отходов обогащения, а монументальные гидротехнические сооружения (ГТС), где любая ошибка в эксплуатации грозит экологической катастрофой и колоссальными убытками.

Компания «СМИС Эксперт» разработала специализированный программно-технический комплекс для решения этой задачи. Автоматизированная система дистанционного контроля и мониторинга (АСДКиМ) переводит наблюдение за объектом в режим реального времени, исключая человеческий фактор и "слепые зоны" в оценке безопасности.

Критические параметры и задачи контроля

Главная цель внедрения автоматики — переход от реактивных действий после аварии к предиктивной аналитике. Дамбы испытывают колоссальное давление, а структура грунтов меняется под воздействием влаги и температур. Непрерывный мониторинг состояния дамб хвостохранилищ позволяет выявлять скрытые деформации задолго до появления видимых трещин или протечек.

Система фокусируется на физико-механических показателях, отклонение которых сигнализирует о растущем риске обрушения. Инженеры выделяют несколько групп обязательных измерений для оценки устойчивости ГТС:

• гидравлические параметры: уровень воды в пруде-отстойнике, поровое давление в теле дамбы и положение депрессионной поверхности;

• деформационные сдвиги: вертикальные осадки гребня, горизонтальные смещения откосов и подвижки береговых примыканий;

• фильтрационный режим: объемы дренажных вод, мутность стоков и эффективность работы противофильтрационных экранов;

• температурный контроль: мониторинг промерзания грунтов, особенно важный в зонах вечной мерзлоты, где оттаивание основания фатально.

Оперативное выявление аномалий дает эксплуатирующей организации время на принятие инженерных решений. Это сохраняет оборудование, жизни персонала и защищает экологию региона.

Архитектура и техническое оснащение

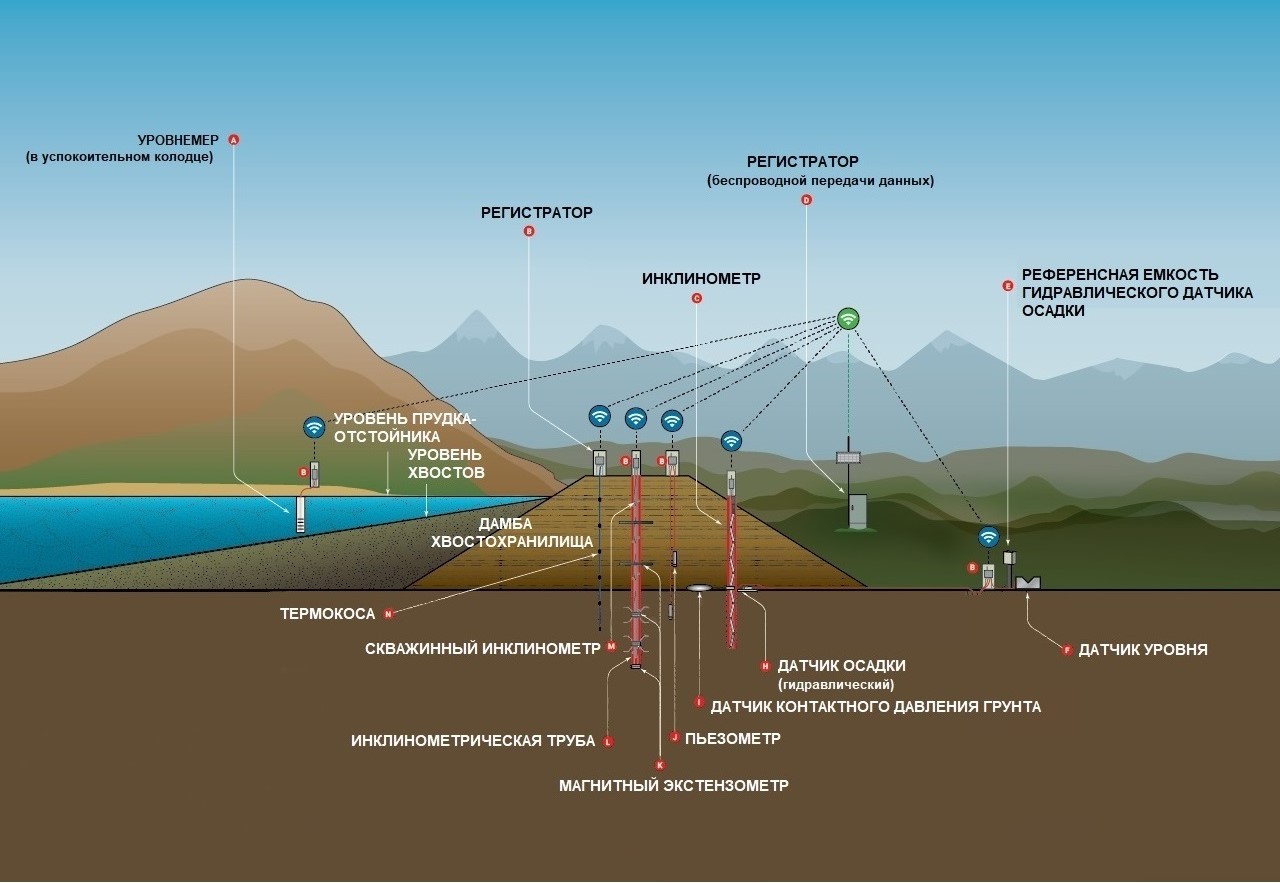

Технически решение строится как многослойная структура, объединяющая полевое оборудование и аналитический софт. Современная система дистанционного мониторинга хвостохранилищ функционирует на базе трехуровневой архитектуры, обеспечивающей целостность данных от скважины до экрана диспетчера.

Нижний уровень — это «нервная система» объекта. Здесь работают высокоточные датчики, устойчивые к агрессивным средам и сложным погодным условиям. Средний уровень отвечает за транспорт сигналов, используя проводные каналы или беспроводную технологию LoRaWAN для передачи телеметрии на сервер.

В состав измерительного комплекса обычно входят:

• цифровые инклинометры и экстензометры для фиксации малейших смещений грунта по глубине;

• пьезометры и радарные уровнемеры, контролирующие гидростатическое давление и зеркало воды;

• термокосы — гирлянды сенсоров для построения температурных профилей скважин;

• роботизированные тахеометры, выполняющие геодезическую съемку деформаций в автоматическом режиме;

• сейсмостанции, регистрирующие техногенные вибрации и естественную сейсмическую активность.

Верхний уровень представлен программной платформой XPERT. Софт не просто визуализирует графики, а проводит математический анализ, сравнивая текущие показатели с расчетными критериями безопасности.

Нормативные требования и внедрение

Законодательство РФ жестко регламентирует вопросы безопасности ГТС. Согласно Приказу Ростехнадзора №505, объекты I и II классов опасности обязаны оснащаться автоматизированными комплексами. К ним относятся сооружения с высокими плотинами и большими объемами накопленных отходов. Для объектов III класса автоматизация также настоятельно рекомендуется, хотя и допускается использование контрольно-измерительной аппаратуры (КИП) с ручным съемом данных.

Внедрение системы «под ключ» включает полный цикл работ: от геотехнического аудита местности и проектирования до монтажа датчиков и пусконаладки. Вариативность конфигураций позволяет адаптировать решение под конкретную специфику — будь то сейсмоактивная зона, условия Крайнего Севера или особый химический состав хвостов.

Автоматизация производственного контроля на хвостохранилищах — это не просто соблюдение формальных норм СП 58.13330.2019 или ГОСТ Р 22.1.11-2024. Это единственный надежный способ гарантировать стабильность сооружения, предотвратить прорывы дамб и обеспечить непрерывность технологического цикла горно-обогатительного комбината.
