Обзор новой серии компактных источников питания Sinvel SDS

Sinvel SDS — это серия компактных импульсных источников питания 24 В DC с креплением на DIN-рейку.

Главная их фишка — форм фактор модульного оборудования. Их можно поставить в один ряд с модульными автоматами в обычный модульный щиток (на фото ниже поставили их рядом с модульным таймером).

При этом они способны работать как от сети переменного тока (90–264 В), так и от сети постоянного тока (127–370 В), имеют высокий КПД, регулировку выходного напряжения для компенсации падения напряжение в длинных линиях, светодиодный индикатор состояния и полный набор защит как у старших линеек источников питания Sinvel (от перегрузки, короткого замыкания и перенапряжения на выходе).

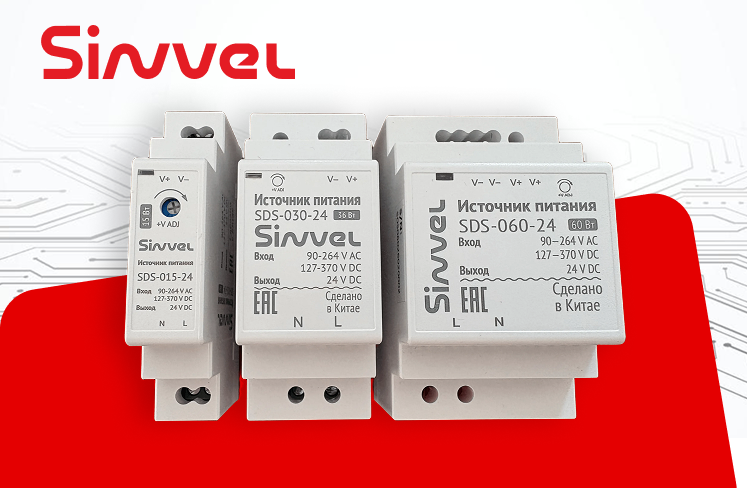

Серия представлена тремя моделями, перекрывающими потребности в мощности до 60 Вт:

     Артикул          Мощность              Номинальный ток              КПД
     SDS-015-24                15 Вт          0,63 А          86%
     SDS-030-24           36 Вт          1,5 А          89%
     SDS-060-24          60 Вт          2,5 А          90%

Самая младшая модель SDS-015-24 имеет ширину корпуса всего 18 мм. Вентиляционные отверстия сделаны практически во всю ширину корпуса снизу и сверху. Разберем источник питания и заглянем внутрь.

Промышленное качество внутри: смотрим на компоновку и исполнение платы
Как и предполагалось, компоновка довольно плотная. Качество пайки на высоте. Ничего не болтается, все компоненты припаяны ровно. Не пожалели и термоклея для фиксации компонентов. Сама плата покрыта лаком, что еще раз говорит о позиционировании данной линейки источников питания для промышленного применения.

Надёжность на уровне деталей: какие компоненты используются в источниках Sinvel SDS.
Стоит также отметить, что используются именитые компоненты. Например, плёночный конденсатор от DAIN Electronics, тайваньской компании, которая с 1989 года специализируется на их производстве и поставляет решения для электроники в более чем 50 стран по всему миру. Еще один конденсатор изготовлен китайской промышленной группой Aishi (Aihua Group), являющейся первой по объемам в Китае и пятой в мире по производству алюминиевых электролитических и полимерных конденсаторов.

Выводы по линейке компактных источников питания Sinvel SDS.

Серия Sinvel SDS — это оптимальное соотношение функциональности и надежности в компактном корпусе. Качественные компоненты, полный набор защит позволяют использовать эти источники для питания ответственной нагрузки. Данная серия отлично дополняет существующий ассортимент и хорошо вписывается в концепцию бесперебойного питания Sinvel.
