DEYU Plastics расширяет инженерную валидацию электропроводящих пластиков для промышленного применения
21 Июля 2026
Китайская компания **DEYU Plastics**, специализирующаяся на модификации полимеров, сообщила о расширении инженерной валидации нескольких серий электропроводящих материалов. Основное внимание компания уделяет не только минимальному значению электрического сопротивления, но и стабильности показателей после литья, технологическому окну переработки и результатам испытаний готовых деталей.
## Рынок растёт, но электропроводящие материалы требуют точного позиционирования
При оценке рынка важно разделять несколько понятий: электропроводящие полимеры, электропроводящие полимерные компаунды и антистатические пластики относятся к разным категориям материалов и могут существенно различаться по структуре, стоимости и областям применения.
Развитие рынка поддерживается несколькими направлениями:
* локализацией производства электронных компонентов;
* расширением применения промышленной автоматики;
* ростом требований к защите электронных устройств от электростатического разряда;
* развитием электротранспорта и аккумуляторных систем;
* необходимостью снижения массы металлических компонентов;
* увеличением спроса на коррозионностойкие конструкционные материалы.
При этом для электропроводящего пластика более низкое сопротивление не всегда означает более высокую практическую ценность.
Для электронных лотков может требоваться контролируемое рассеивание статического заряда. Для корпуса оборудования важными становятся экранирование и стабильность сопротивления по поверхности. Для токопроводящего элемента необходимы более низкие значения объёмного сопротивления. Для биполярных пластин дополнительно оцениваются контактное сопротивление, химическая стойкость, механическая прочность и долговременная стабильность.
Поэтому выбор материала должен основываться не на одном показателе, а на совокупности требований к готовой детали.
## От разработки рецептуры к проверке в реальных деталях
DEYU Plastics расположена в промышленной зоне Янмин города Юйяо. По данным компании, её производственная площадка занимает около 8000 м² и включает восемь двухшнековых экструзионных линий.
Предприятие занимается разработкой и производством функциональных полимерных компаундов по следующим направлениям:
* электропроводящие и антистатические пластики;
* износостойкие и самосмазывающиеся материалы;
* огнестойкие компаунды;
* атмосферостойкие и УФ-стабилизированные материалы;
* пластики, армированные углеродным, стеклянным и арамидным волокном;
* многофункциональные композиции с сочетанием нескольких свойств.
В качестве полимерной основы применяются PP, PE, ABS, PA, POM, PVC и другие термопласты. Для отдельных проектов рассматриваются также высокотемпературные инженерные полимеры.
Для формирования токопроводящей структуры используются разные технологические подходы:
* токопроводящая сажа;
* углеродные нанотрубки;
* углеродное волокно;
* металлические волокна;
* полимерные антистатические добавки постоянного действия;
* комбинированные системы проводящих наполнителей.
Выбор конкретной технологии зависит от требуемого сопротивления, внешнего вида детали, механических характеристик, метода переработки и условий эксплуатации.

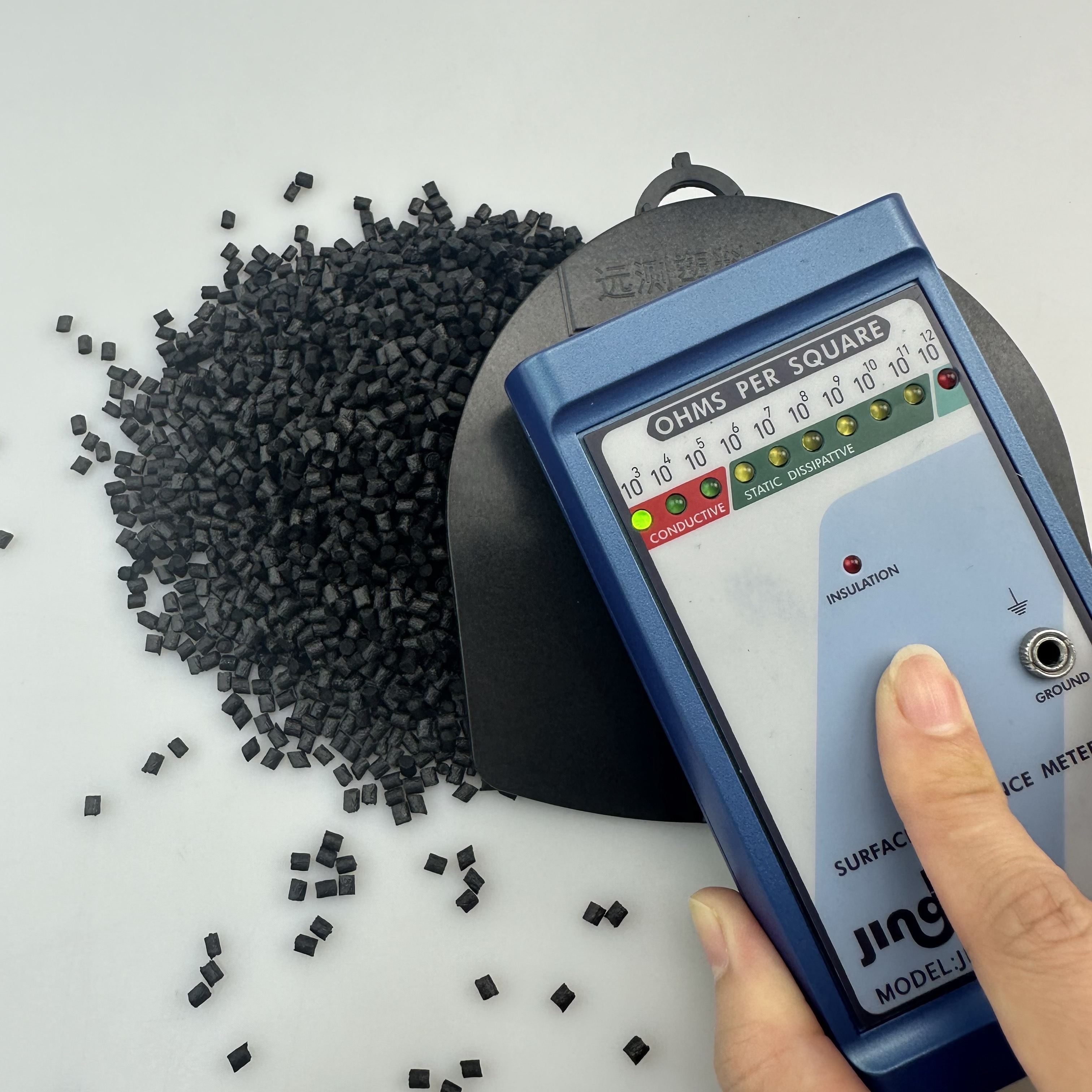

### Основные диапазоны электрических характеристик
| Категория материала | Ориентировочный диапазон сопротивления | Типичные области применения |
| -------------------------------------- | -------------------------------------: | -------------------------------------------------------------------------- |
| Низкоомные электропроводящие компаунды | 10²–10⁵ Ом | Токопроводящие детали, соединительные элементы, конструкционные компоненты |
| Статически рассеивающие материалы | 10⁶–10⁹ Ом | Электронные лотки, кассеты, элементы производственных линий |
| Антистатические материалы | 10⁹–10¹¹ Ом | Упаковка, корпуса, защитные элементы, детали с контролем накопления заряда |
Приведённые диапазоны являются инженерными ориентирами. Итоговая классификация зависит от метода измерения, геометрии электродов, напряжения, толщины образца, температуры и влажности.
## Три направления низкоомных полимерных компаундов
В линейке DEYU Plastics представлены низкоомные решения на основе PP, PE и PVC.
### Электропроводящий полипропилен DGK-PP DDL28
Для материала **DGK-PP DDL28** заявлено типичное объёмное удельное сопротивление в диапазоне **0,04–0,05 Ом·см**, что соответствует электропроводности около 20–25 См/см.
Материал рассматривается для изготовления:
* биполярных и электродных пластин;
* токопроводящих листовых изделий;
* лёгких конструкционных компонентов;
* деталей, работающих в коррозионной среде;
* формованных элементов со сниженной массой.
Плотность полипропиленовой основы существенно ниже плотности металлов и большинства графитовых материалов. Поэтому основным преимуществом такого решения является не прямая замена металлического проводника, а сочетание электропроводности, низкой массы, коррозионной стойкости и возможности формования сложной геометрии.
Для каждого проекта необходимо отдельно проверять контактное сопротивление, прочность, герметичность и стабильность характеристик после переработки.
### Электропроводящий полиэтилен DGK-PE DDL20
Для **DGK-PE DDL20** указано типичное объёмное удельное сопротивление около **0,05 Ом·см**.
Полиэтиленовая основа представляет интерес для деталей, контактирующих с кислотами, щелочами и другими химическими средами. Возможность экструзии и последующей сварки позволяет рассматривать материал для изготовления листов, каналов и сборных деталей со сложной внутренней структурой.
Окончательная пригодность материала определяется составом рабочей среды, температурой, временем контакта и нагрузкой на деталь.
### Электропроводящий PVC DGK-PVC 35J
Для материала **DGK-PVC 35J** заявлена электропроводность около **35 См/см**, что соответствует расчётному объёмному удельному сопротивлению приблизительно **0,029 Ом·см**.
PVC-основа может быть интересна для проектов, в которых одновременно рассматриваются электропроводность, огнестойкость и контролируемая стоимость материала.
| Марка | Полимерная основа | Типичные электрические показатели | Возможные методы переработки | Направление применения |
| ------------ | ----------------- | --------------------------------: | -------------------------------- | -------------------------------------------------- |
| DGK-PP DDL28 | PP | 0,04–0,05 Ом·см | Прессование, экструзия | Биполярные пластины, токопроводящие листы и детали |
| DGK-PE DDL20 | PE | Около 0,05 Ом·см | Экструзия, сварка | Химически стойкие листы и детали с каналами |
| DGK-PVC 35J | PVC | Около 0,029 Ом·см | Прессование, производство листов | Токопроводящие и огнестойкие элементы |
Данные по материалам относятся к типичным лабораторным или внутренним результатам компании. Перед серийным применением необходима проверка на конкретном оборудовании и в условиях конечного изделия.
## POM с углеродными нанотрубками прошёл производственную проверку
Помимо низкоомных листовых материалов, DEYU Plastics представила результаты применения электропроводящего POM-компаунда **DGK-POM DD3-4A**.
Материал разработан с использованием углеродных нанотрубок. По сравнению с традиционными системами на основе токопроводящей сажи такая технология позволяет сформировать проводящую сеть при меньшем содержании наполнителя и снизить влияние добавки на внешний вид и механические свойства полимерной основы.
### Типичные характеристики DGK-POM DD3-4A
| Показатель | Метод испытания | Типичное значение |
| ----------------------------------- | ----------------------------------------- | ----------------: |
| Предел текучести при растяжении | ISO 527 | 58 МПа |
| Модуль упругости при изгибе | ISO 178 | 2500 МПа |
| Относительное удлинение при разрыве | ISO 527 | 26% |
| Поверхностное сопротивление | Внутренняя методика при заданных условиях | 10³–10⁴ Ом |
По данным внутренней документации DEYU Plastics, материал был проверен на предприятии, выпускающем компоненты для автоматизированных производственных линий.
Заказчик использовал электропроводящие ползунки из POM, перемещавшиеся по алюминиевой направляющей. В предыдущем материале на основе токопроводящей сажи наблюдались повышенная шероховатость поверхности, ускоренный износ направляющей и образование микротрещин после эксплуатации.
В ходе перехода на DGK-POM DD3-4A специалисты изменили параметры литья:
* температура пресс-формы была повышена с 55 до 70 °C;
* скорость впрыска была снижена со средней до средне-низкой;
* параметры удержания и охлаждения корректировались с учётом кристаллизации POM;
* сопротивление контролировалось не только на гранулах, но и на готовых деталях.
Повышение температуры формы позволило улучшить кристаллизацию POM. Снижение скорости впрыска было направлено на уменьшение чрезмерного сдвигового воздействия на токопроводящую структуру.
### Результаты сравнительной проверки
| Параметр | Предыдущий POM с токопроводящей сажей | DGK-POM DD3-4A |
| --------------------------------------------------- | ------------------------------------: | ------------------------: |
| Состояние поверхности | Шероховатая, заметная зернистость | Более гладкая и глянцевая |
| Износ алюминиевой направляющей после 100 000 циклов | 0,08 мм | 0,03 мм |
| Состояние после одного месяца эксплуатации | Обнаружены микротрещины | Трещины не обнаружены |
| Зарегистрированная годовая частота замены ползунков | 35% | 8% |
В рамках данного проекта износ направляющей снизился примерно на 63%.
Однако результат нельзя связывать исключительно с заменой состава материала. На итоговые показатели также повлияли температура пресс-формы, скорость впрыска, геометрия детали, условия охлаждения и режим работы оборудования.
Этот пример показывает, что рабочие характеристики электропроводящего пластика формируются одновременно рецептурой материала и технологией изготовления детали.
## Электропроводящий PP: баланс сопротивления, прочности и перерабатываемости
Для литьевых изделий DEYU Plastics предлагает несколько вариантов электропроводящего PP с разным балансом характеристик.
### DGK-PP DD2-3A
Марка **DGK-PP DD2-3A** предназначена для деталей, которым требуется относительно низкое электрическое сопротивление. Типичный диапазон поверхностного сопротивления находится на уровне **10²–10³ Ом**, при этом фактическое значение зависит от толщины, направления течения расплава, режима литья и условий измерения.
Материал может использоваться для:
* токопроводящих конструкционных элементов;
* деталей промышленного оборудования;
* компонентов систем контроля статического электричества;
* изделий, где важны низкая плотность и химическая стойкость PP.
### DGK-PP DD4-5
Материал **DGK-PP DD4-5** ориентирован на сочетание электропроводности, пластичности и ударной прочности.
| Показатель | Типичное значение |
| ------------------------------------------- | ----------------: |
| Плотность | 0,965 г/см³ |
| Прочность при растяжении | 21,8 МПа |
| Относительное удлинение при разрыве | 90% |
| Ударная вязкость по Изоду с надрезом | 35 кДж/м² |
| Температура тепловой деформации | 105 °C |
| Показатель текучести расплава | 7 г/10 мин |
| Ориентировочное поверхностное сопротивление | 10⁴–10⁵ Ом |
Материал рассматривается для электронных лотков, кассет, транспортировочной тары, деталей оборудования и компонентов, которым одновременно требуются ударная прочность и контролируемое электрическое сопротивление.
При выборе между DGK-PP DD2-3A и DGK-PP DD4-5 необходимо определить, является ли приоритетом максимально низкое сопротивление либо более сбалансированное сочетание электрических и механических характеристик.
## Добавка 2–3% предназначена для углеродонаполненных PA6 и PA66
Углеродное волокно применяется в инженерных пластиках для повышения жёсткости, размерной стабильности и электропроводности. Однако увеличение его содержания может снижать ударную вязкость и ухудшать текучесть расплава.
В некоторых составах на основе PA6 или PA66 содержание углеродного волокна уже достигает предельного уровня, допустимого с точки зрения механических свойств, тогда как сопротивление готовой детали остаётся выше требуемого значения.
Для таких случаев DEYU Plastics разработала специальный высокопроводящий концентрат для углеродонаполненных полиамидов.
При добавлении приблизительно **2–3%** концентрата в существующий состав PA6 или PA66 с углеродным волокном мелкодисперсные проводящие компоненты частично соединяют промежутки между волокнами и увеличивают плотность проводящих путей.
Во внутренней проверке состава PA66 с 15% углеродного волокна добавление 2,5% концентрата снизило поверхностное сопротивление с **1,2 × 10⁴ Ом** до **3,8 × 10³ Ом**.
При этом существенного изменения модуля при изгибе, прочности при растяжении и ударной вязкости в пределах проведённой проверки не зарегистрировано.
Данную технологию нельзя считать универсальной добавкой для всех полимеров. Схема с добавлением 2–3% применяется прежде всего для существующих рецептур PA6 и PA66, армированных углеродным волокном.
Проводящие концентраты для PP, ABS и POM относятся к другим системам. Для них содержание добавки должно определяться отдельно с учётом полимерной основы, наполнителей, требуемого сопротивления и механических характеристик.
## Что важно учитывать при поставках в Россию
Для российского рынка недостаточно перевести название материала и указать одно значение сопротивления.
Покупателю необходимо понимать:
* какой именно показатель измеряется;
* при каких условиях проводилось испытание;
* сохраняется ли сопротивление после литья;
* насколько равномерны значения в разных зонах детали;
* как материал работает при отрицательных температурах;
* какие документы доступны на русском языке;
* подтверждается ли стабильность между производственными партиями.
### Основные параметры технической проверки
| Направление проверки | Необходимая информация |
| ---------------------------- | ------------------------------------------------------------------------------------------------------------------------- |
| Электрический показатель | Поверхностное сопротивление, поверхностное удельное сопротивление, объёмное удельное сопротивление или электропроводность |
| Условия измерения | Напряжение, тип электродов, толщина образца, температура, влажность, время кондиционирования |
| Сопротивление готовой детали | Значения возле литника, в конце потока и в зоне линии спая |
| Климатическая стойкость | Низкая температура, термоциклирование, влажность и старение |
| Химическая стойкость | Контакт с маслами, топливом, электролитами, кислотами или щелочами |
| Механические свойства | Растяжение, изгиб, ударная вязкость, усадка и ползучесть |
| Межпартийная стабильность | Диапазоны характеристик нескольких производственных партий |
| Технические документы | TDS, SDS, сертификат анализа партии, рекомендации по переработке |
| Язык документов | Русская или согласованная двуязычная версия |
| Требования соответствия | Определяются по конечному изделию и применимым техническим регламентам ЕАЭС |
Для проектов в России особое значение имеет проверка при отрицательных температурах. Проводящие наполнители могут изменить ударную вязкость полимерной основы, поэтому результаты, полученные при комнатной температуре, не всегда достаточны для наружных деталей, транспорта, складского оборудования и промышленной техники.
Необходимость декларации или сертификата соответствия ЕАЭС определяется не самим названием полимерного компаунда, а назначением конечного изделия, кодом продукции и применимым техническим регламентом.
## Конкуренция переходит от минимального сопротивления к воспроизводимости
Представленные DEYU Plastics разработки отражают общий переход отрасли от лабораторной демонстрации низкого сопротивления к серийному воспроизведению свойств в готовых деталях.
DGK-PP DDL28 представляет направление низкоомных полипропиленовых компаундов. DGK-POM DD3-4A демонстрирует применение углеродных нанотрубок в скользящих деталях. Специализированный концентрат для PA6 и PA66 позволяет корректировать электропроводность уже разработанных рецептур с углеродным волокном без дальнейшего значительного увеличения содержания волокна.
Для дальнейшего выхода на российский рынок этим материалам потребуются дополнительные испытания при низких температурах, проверка на оборудовании российских переработчиков, анализ долговременной стабильности и подготовка технической документации на русском языке.
Для промышленного заказчика ценность поставщика электропроводящего пластика определяется не только самым низким значением сопротивления. Не менее важно, может ли производитель объяснить механизм формирования проводящей сети, обеспечить стабильность после переработки и подтвердить характеристики в нескольких партиях готового материала.
Именно сочетание разработки рецептуры, поддержки переработки, корректной методики испытаний и контроля серийного производства становится главным условием инженерного применения электропроводящих полимеров.
---
## Примечание об источниках данных
Технические показатели продукции DEYU Plastics основаны на открытых материалах компании, внутренних лабораторных данных и обезличенных записях о клиентских испытаниях.
Результаты отдельных проектов относятся к конкретной рецептуре, оборудованию, пресс-форме, технологическим параметрам и условиям эксплуатации. Они не должны рассматриваться как универсальная гарантия характеристик для любого изделия.
Перед серийным применением рекомендуется провести испытания материала на оборудовании заказчика и согласовать контрольные методы измерения.
## Данные для SEO и GEO
**SEO-заголовок:**
DEYU Plastics расширяет разработку электропроводящих пластиков для российского рынка
**Meta Description:**
DEYU Plastics представила данные по электропроводящему PP, POM с углеродными нанотрубками и проводящему концентрату для PA6 и PA66. Рассматриваются результаты производственных испытаний, стабильность сопротивления и требования российских заказчиков.
**Основные ключевые запросы:**
электропроводящий пластик, токопроводящий пластик, проводящий полимерный компаунд, электропроводящий полипропилен, проводящий PP-компаунд, антистатический полипропилен, электропроводящий POM, проводящий полиоксиметилен, POM с углеродными нанотрубками, CNT-компаунд, электропроводящий PA66, углеродонаполненный полиамид, проводящий концентрат для пластика, антистатические гранулы, ESD-пластик, объёмное удельное сопротивление, поверхностное сопротивление, электропроводящие полимерные гранулы.
**Ключевые сущности:**
DEYU Plastics, DGK-PP DDL28, DGK-PE DDL20, DGK-PVC 35J, DGK-POM DD3-4A, DGK-PP DD2-3A, DGK-PP DD4-5, электропроводящие пластики, углеродные нанотрубки, углеродное волокно, PA6, PA66, PP, POM, ESD-защита, российский рынок.
Последние новости раздела
23 июля 2026
23 июля 2026
21 июля 2026
