Исследование сварных соединений для ФАРМСТИЛ

В двух исследованных сварных соединениях выявлено несплавление в корне шва. На макрошлифах также обнаружена ликвация листового проката. Дефекты зафиксированы на изображениях и отражены в заключении лаборатории.

Задача заказчика
Получить данные о материале и качестве сварных соединений для внутренней технической оценки образцов. Заказчику требовались результаты исследований, на которые можно опереться при разборе качества изготовления.

Что выполнили
В рамках работы выполнен химический анализ четырёх образцов и металлографическое исследование двух сварных соединений — №16 и №17. Исследованы макрошлифы, подготовлены изображения с отмеченными дефектами и снимки несплавления при увеличении ×40.

Результат
В соединениях №16 и №17 обнаружено несплавление в корне шва. По заключению протокола оба исследованных соединения признаны негодными. У обоих образцов также выявлена ликвация — дефект макроструктуры листового проката.

Что получил заказчик
Протоколы химического анализа и металлографии с результатами, иллюстрациями и заключением. Материалы позволили предметно рассмотреть качество исследованных соединений и состояние исходного металла. Заказчик согласовал протоколы и запросил оригиналы.

Выводы относятся к исследованным образцам №16 и №17.

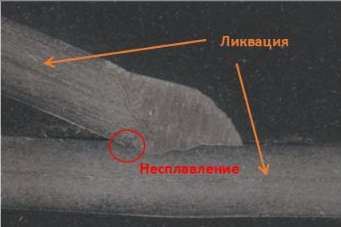

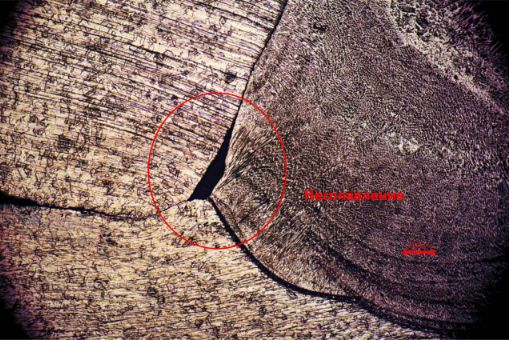

Изображения из протокола исследования: макрошлиф соединения №16 и несплавление при увеличении ×40.
