Как работает автоматический трекинг в PTZ-камерах

Содержание:
1.    Motion Tracking.
2.    Auto-Framing.
3.    Speaker Tracking.
4.    Как выбрать подходящий режим?

Современные PTZ-камеры способны самостоятельно определять положение человека, следить за его перемещением и автоматически выбирать подходящий план. Благодаря этому камера может работать без постоянного участия оператора — например, сопровождать преподавателя во время лекции или переключаться на участника, который сейчас говорит на совещании.

При этом автоматический трекинг — не один универсальный алгоритм. Разные режимы решают разные задачи: одни отслеживают движение человека, другие работают с заданными зонами, третьи автоматически формируют общий план группы или определяют говорящего по направлению звука.

ЧТО ТАКОЕ MOTION TRACKING?

Motion Tracking — это автоматическое отслеживание человека на основе его положения и перемещения. Камера автоматически регулирует направление съёмки и кадрирование, чтобы удерживать обнаруженного человека в кадре.

Разные режимы Motion Tracking позволяют настроить поведение камеры для открытых пространств, сцены, определённых зон или фиксированных пресетов (Preset). Поэтому при выборе режима важно учитывать реальный сценарий: где находится выступающий, насколько свободно он перемещается и нужно ли ограничивать область трекинга.

ТРИ ОСНОВНЫХ РЕЖИМА MOTION TRACKING

• Everywhere Tracking — трекинг во всём поле зрения
Камера не учитывает заданные границы трекинга. Если человек обнаружен в её поле зрения, может начаться автоматический трекинг. Режим подходит для больших презентационных пространств, открытых учебных зон и сцен мероприятий, где движение не ограничено фиксированной областью.

• Stage Tracking — трекинг выступающего на сцене
Режим предназначен для выступающего, работающего на сцене или за кафедрой. Камера непрерывно следует за его перемещением по сцене, сохраняя стабильное кадрирование. Такой вариант подходит для лекций, докладов и конференционных презентаций.

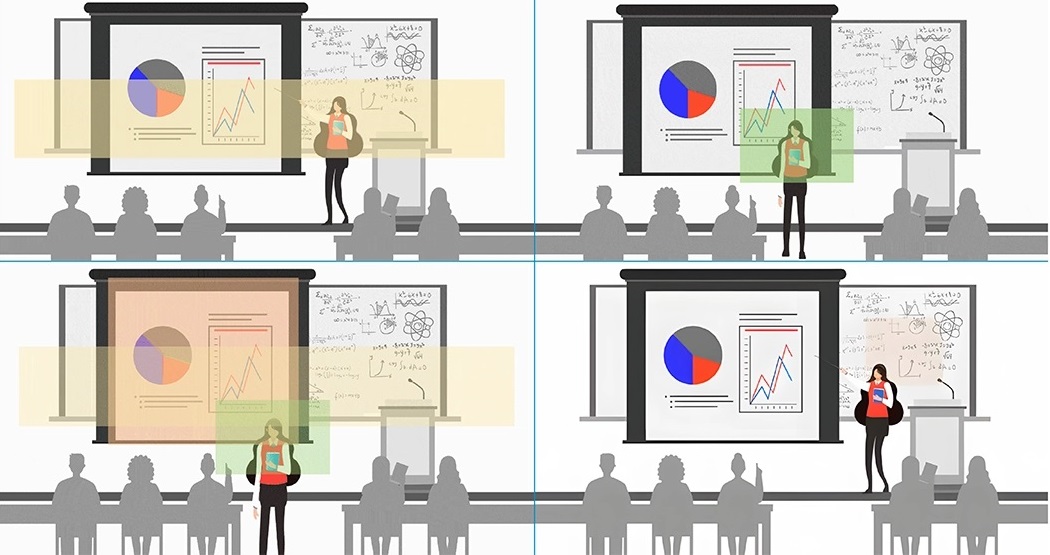

• Partition Tracking — трекинг по заданным зонам
В этом режиме можно задать до четырёх предустановленных зон трекинга. Презентующий может перемещаться внутри определённых областей, а камера учитывает их при работе. Режим удобен для лекций, презентаций и тренингов, где важно одновременно учитывать положение выступающего и демонстрируемый контент.

• Intelligent Tracking — разные правила для разных зон
Intelligent Tracking позволяет одновременно контролировать сцену и презентующего. Совместно со Stage Tracking (трекинг «Сцена») и
Partition Tracking  (трекинг «Секция») можно определить Tracking Zones (зоны трекинга) и Exclusion Zones (зоны исключения трекинга), а Preset (пресеты) использовать для заранее заданных планов.

Например, для выступления за кафедрой можно задать крупный план, а во время панельной дискуссии — более широкий. После настройки система может автоматически запускать трекинг с началом сессии, снижая необходимость ручного управления камерой.

КОГДА КАМЕРА ДОЛЖНА ПОКАЗЫВАТЬ НЕ ОДНОГО ЧЕЛОВЕКА, А ВСЕ ГРУППУ?

• Auto-Framing — автоматическое кадрирование группы
Auto-Framing работает по другому принципу: камера автоматически регулирует поле зрения в зависимости от количества людей в помещении. Если участники входят в помещение или покидают его, камера изменяет кадрирование, чтобы все оставались в поле зрения.

• Partition Framing — автоматическое переключение между планами
Partition Framing сочетает автоматическое кадрирование группы с заданным Preset (пресетом). Когда презентующий входит в определённую зону, камера переходит к заранее заданному положению. После выхода из зоны система автоматически возвращается к Auto-Framing.

Такой подход подходит для сценариев, где требуется автоматически переключаться, например, между крупным планом преподавателя и общим планом аудитории.

MOTION TRACKING И SPEAKER TRACKING: В ЧЕМ РАЗНИЦА?

Это принципиально разные способы запуска автоматической работы камеры.

Motion Tracking определяет положение и перемещение человека.
Рекомендуется для выступлений, лекций, презентаций, тренингов.

Auto-Framing определяет количество и расположение участников
Рекомендуется для переговорных комнат, групповых обсуждений

Intelligent Speaker Tracking определяет направление звука и текущего говорящего. Рекомендуется для совещаний и видеоконференций.

INTELLIGENT SPEAKER TRACKING  — КАМЕРА СЛЕДУЕТ ЗА ТЕМ, КТО ГОВОРИТ

При Intelligent Speaker Tracking камера определяет текущего говорящего по направлению звука. Например, в случае с Lumens VC-TR60A используется Directional Audio Detection. Когда участник начинает говорить, камера автоматически выполняет панорамирование, наклон и масштабирование в сторону текущего говорящего. Если говорит другой участник, система соответствующим образом изменяет кадрирование.

ЗАЧЕМ НУЖЕН REFERENCE AUDIO?

Во время видеоконференции камера может слышать не только участников в помещении, но и звук удалённых участников, воспроизводимый через динамики. Чтобы снизить риск ошибочного распознавания этого звука как речи человека в комнате, система поддерживает Reference Audio через USB или Line-in (линейный вход).

КАК ВЫБРАТЬ ПОДХОДЯЩИЙ РЕЖИМ?

Выбор режима лучше начинать не с названия функции, а с анализа реального рабочего процесса. Нужно определить, кого должна отслеживать камера, где человек перемещается, требуется ли фиксированная зона и какой план должен формироваться.

Требование: Диапазон перемещения не фиксирован
Рекомендуемый режим: Everywhere Tracking (режим «Везде»)

Требование: Основная активность на сцене / за кафедрой
Рекомендуемый режим: Stage Tracking (режим «Сцена»)

Требование: Необходимо ограничить зону трекинга
Рекомендуемый режим: Partition Tracking (режим «Секция»)

Требование: Требуются Preset / Exclusion Zones
Рекомендуемый режим: Intelligent Tracking (отслеживание сцены и спикера)

Требование: Нужно автоматически кадрировать группу
Рекомендуемый режим: Auto-Framing (автофрейминг)

Требование: Нужно переключаться на Preset при входе в заданную зону
Рекомендуемый режим: Partition Framing (автопереключение между планами)

Требование: Нужно переключаться в зависимости от текущего говорящего
Рекомендуемый режим: Intelligent Speaker Tracking (голосовое отслеживание)

ЧТО УЧИТЫВАТЬ ПРИ ПРОЕКТИРОВАНИИ СИСТЕМЫ?

• Цель трекинга: движущийся презентующий или текущий говорящий.
• Зона активности: сцена, кафедра или определённая зона трекинга.
• Требования к кадрированию: крупный план, Auto-Framing (автофрейминг) или переключение Preset (пресетов).
• Внешние помехи: необходимость настройки Tracking Zones (зоны трекинга) / Exclusion Zones (зоны исключения трекинга).
• Удалённый звук: требования к Reference Audio через USB / Line-in (линейный вход) при Speaker Tracking (голосовом отслеживании) VC-TR60A.

ИТОГ.
Автоматический трекинг — это набор технологий, предназначенных для разных сценариев. Motion Tracking отвечает за сопровождение движущегося человека, Auto-Framing — за автоматическое кадрирование группы, Partition Framing — за переключение между планами по зонам, а Intelligent Speaker Tracking — за выбор текущего говорящего по направлению звука.

Поэтому при проектировании системы важно сначала определить сценарий использования и логику, по которой камера должна выбирать объект и кадр, а уже затем подбирать конкретную модель и режим трекинга.

ВАЖНО: исходный материал не содержит полной таблицы совместимости каждого режима трекинга с конкретными моделями камер Lumens. При подготовке реального решения поддержку нужного режима необходимо проверить по спецификации выбранной модели.
