Лазерная резка листовой стали + маркировка деталей в одном цикле! Новая опция для станков Golden Laser

Специалисты компании «Альтеза» подвели итоги тестирования новой функции для станков раскроя листового металла Golden Laser. Модели серий U, H и X теперь поставляются с интегрируемым модулем УФ-маркировки. Это решение меняет привычную логику движения деталей по цеху.

В чем была основная проблема?

Обычно путь вырезанной заготовки выглядит так: снятие с паллеты, перемещение на отдельный стол, поиск нужной маркировочной ленты или бирок, наклеивание вручную и только потом — отправка на гибочный участок или в сварку. На каждом шаге теряются минуты, а оператор может случайно наклеить не тот шифр.

Как решает эту задачу новая система

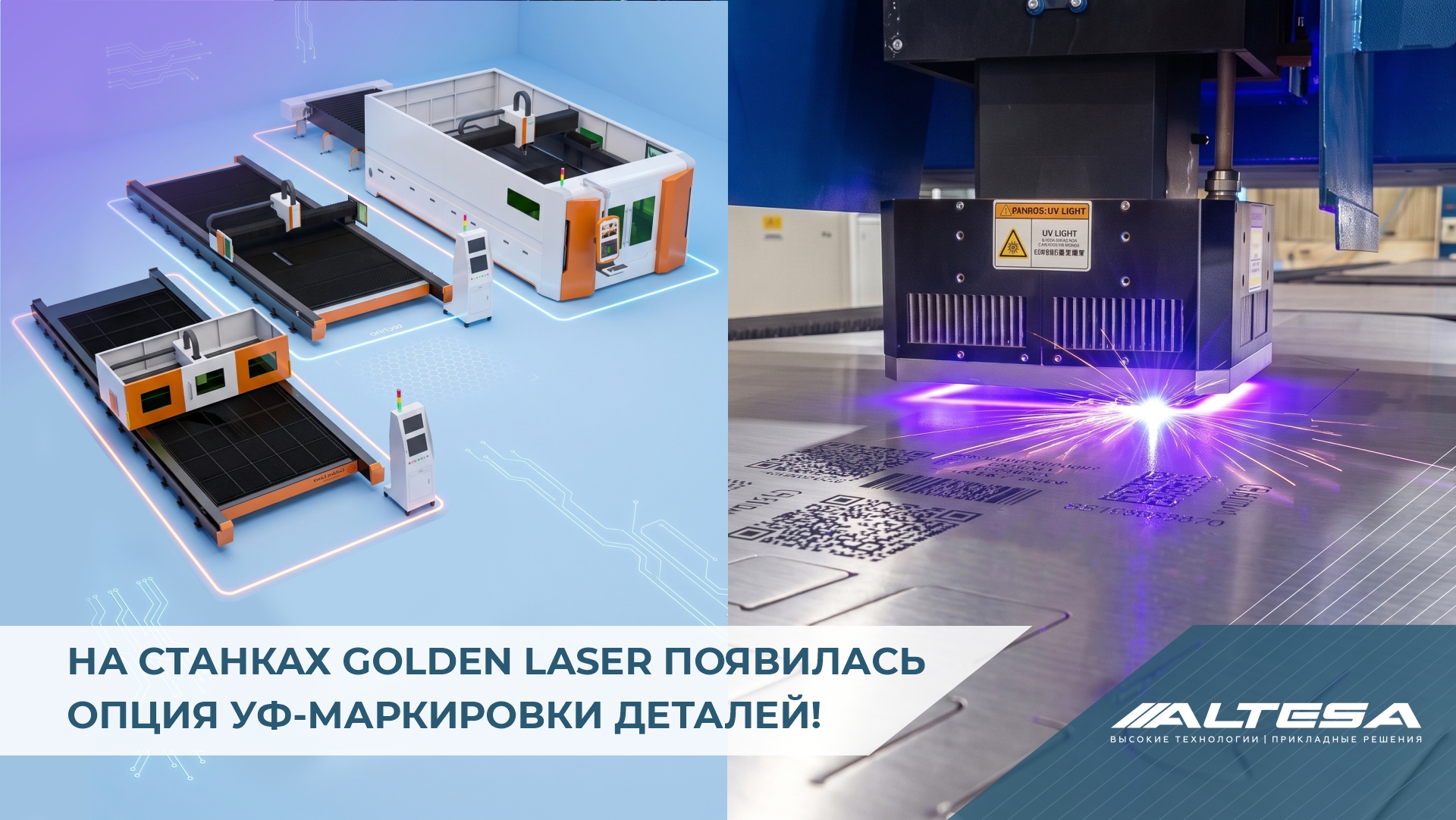

Модуль УФ-маркировки монтируется непосредственно на портал лазерного станка. Он работает в единой связке со всем комплексом и подключается ровно тогда, когда это требуется по технологическому процессу.

Маркировка наносится непосредственно на металлическую заготовку в рамках того же технологического цикла, что и сам раскрой. Как только станок закончил работу, оператор снимает с паллеты готовые детали, которые уже содержат всю необходимую техническую информацию. Их можно сразу передавать дальше по цепочке — на сварку, гибку или упаковочную линию.

Сквозной контроль данных и точность нанесения

Основной акцент разработчики из Golden Laser сделали на бесшовной интеграции печати в производственное задание. Система не требует ручного ввода текста перед каждой деталью: программный модуль считывает данные напрямую из сменного задания в TXT или Excel и сам формирует маркировку.

Оператор видит процесс в реальном времени, а выравнивание происходит автоматически:

• Если лист металла лежит на столе неравномерно, встроенная камера сканирует кромку заготовки длиной до 22,5 метров и вычисляет угол перекоса.

• Точность позиционирования печатного блока составляет ±1 мм, благодаря чему маркировка наносится ровно без смещения.

• Шрифт и размеры кодов подстраиваются под габариты детали. На небольшую заготовку система нанесет компактный текст, а на крупную панель — масштабный код.

Что именно умеет наносить система?

Печатный блок работает с большинством промышленных стандартов кодирования. На поверхность можно наносить классические штрихкоды (Code39, Code128) или двумерные коды (QR, DataMatrix, PDF417). В QR-код размером от 12×12 до 50×50 мм помещается до 130 символов — этого достаточно, чтобы зашить туда не только номер детали, но и полный технологический маршрут или номер партии. Также поддерживается прямая печать текста: наименование, марка стали, номер заказа. Встроенный редактор позволяет разворачивать надписи и коды под любым углом прямо на экране управления.

Для завода Golden Laser, который с 2005 года развивает направления «умных производств», эта опция стала логичным шагом к устранению ручного труда на участках металлообработки.

Golden Laser

Китайский концерн Wuhan Golden Laser Co., Ltd., уже более 20 лет производит технологичное лазерное оборудование для металлообработки, легкой промышленности и других отраслей. Разработка опции УФ-маркировки — это продолжение концепции «умного завода», где человеческое вмешательство в рутинные операции сведено к минимуму, а развитие данного направления, можно сказать, стало логичным шагом в непрерывном росте компании.

Задать вопросы по оснащению станков Golden Laser серий U, H, X с модулем УФ-маркировки можно нашим специалистам по телефону, вы также можете написать нам на почту или оставить заявку в форме обратной связи на сайте.
